SAE-Einschraubflansch UN-Gewinde
|
 |
| Material: |
| 1.) |
ST 44.3 (FE 430) |
|
| 2.) |
1.4404
316L |
rostfrei |
|
| Bestellbezeichnung: |
ST 44.3 |
1.4404 |
| - nur Flansch |
AFS-...T |
AFx-...T |
| - inkl. metrischem Schraubensatz und O-Ring |
AFS-...TM |
AFx-...TMx |
| - inkl. UNC-Schraubensatz und O-Ring |
AFS-...TU |
AFx-...TUx |
|
|
↓ Lochbild 3.000 P.S.I., Abmessungen
↓ Lochbild 3.000 P.S.I., Schrauben M; Gewicht
↓ Lochbild 6.000 P.S.I., Abmessungen
↓ Lochbild 6.000 P.S.I., Schrauben M; Gewicht |
| |
max.
Be-
triebs-
druck
kg/cm² |
SAE
Bau-
größe |
Typ |

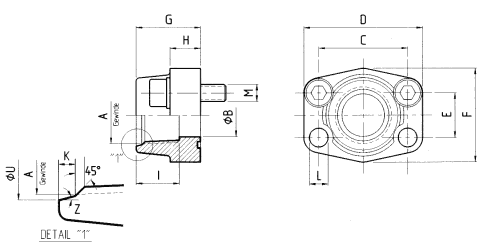

Abmessungen |
| A |
B |
C |
D |
E |
F |
G |
H |
I |
L |
U |
E |
Z |
| Lochbild 3.000 P.S.I. |
| 345 |
½" |
AFS
080 T |
¾"-16UNF |
13 |
38,10 |
54 |
17,48 |
46 |
36 |
16 |
17 |
9 |
20,6 |
2,5 |
15° |
| 345 |
¾" |
AFS
100 T |
1 1/16"-12UN |
19 |
47,63 |
65 |
22,23 |
50 |
36 |
18 |
23 |
11 |
29,2 |
3,3 |
15° |
| 345 |
1" |
AFS
102 T |
1 5/16"-12UN |
25 |
52,37 |
70 |
26,19 |
55 |
38 |
18 |
23 |
11 |
35,5 |
3,3 |
15° |
| 276 |
1¼" |
AFS
104 T |
1 5/8"-12UN |
32 |
58,72 |
79 |
30,18 |
68 |
41 |
21 |
23 |
11,5 |
43,5 |
3,3 |
15° |
| 207 |
1½" |
AFS
106 T |
1 7/8"-12UN |
38 |
69,85 |
93 |
35,71 |
78 |
45 |
25 |
23 |
13,5 |
49,8 |
3,3 |
15° |
|
|
| |
max.
Be-
triebs-
druck
kg/cm² |
SAE
Bau-
größe |
Typ |
Schrauben M |
Gewicht
kg |
| metr. |
unc |
| Lochbild 3.000 P.S.I. |
| 345 |
½" |
AFS 080 T |
M 8x30 |
5/16 x 1¼ |
0,25 |
| 345 |
¾" |
AFS 100 T |
M 10x35 |
3/8 x 1½ |
0,39 |
| 345 |
1" |
AFS 102 T |
M 10x35 |
3/8 x 1½ |
0,46 |
| 276 |
1¼" |
AFS 104 T |
M 10x40 |
7/16 x 1½ |
0,66 |
| 207 |
1½" |
AFS 106 T |
M 12x45 |
½ x 1¾ |
1,05 |
|
|
| |
max.
Be-
triebs-
druck
kg/cm² |
SAE
Bau-
größe |
Typ |
Abmessungen |
| A |
B |
C |
D |
E |
F |
G |
H |
I |
L |
U |
E |
Z |
| Lochbild 6.000 P.S.I. |
| 414 |
½" |
AFS
401 T |
¾"-16UN |
13 |
40,49 |
54 |
18,24 |
46 |
36 |
16 |
17 |
9 |
20,6 |
2,5 |
15° |
| 414 |
¾" |
AFS
402 T |
1 1/16"-12UN |
19 |
50,80 |
71 |
23,80 |
55 |
35 |
21 |
23 |
11 |
29,3 |
3,3 |
15° |
| 414 |
1" |
AFS
403 T |
1 5/16"-12UN |
25 |
57,15 |
81 |
27,76 |
65 |
42 |
25 |
23 |
13 |
35,5 |
3,3 |
15° |
| 414 |
1¼" |
AFS
404 T |
1 5/8"-12UN |
32 |
66,68 |
95 |
31,75 |
78 |
45 |
27 |
23 |
15* |
43,5 |
3,3 |
15° |
| 414 |
1½" |
AFS
405 T |
1 7/8"-12UN |
38 |
79,38 |
112 |
36,50 |
94 |
50 |
30 |
23 |
17 |
49,8 |
3,3 |
15° |
|
|
| *) 13,5 bei UNC-Schrauben |
| |
max.
Be-
triebs-
druck
kg/cm² |
SAE
Bau-
größe |
Typ |
Schrauben M |
Gewicht
kg |
| metr. |
unc |
| Lochbild 6.000 P.S.I. |
| 414 |
½" |
AFS 401 T |
M 8x30 |
5/16 x 1¼ |
0,26 |
| 414 |
¾" |
AFS 402 T |
M 10x35 |
3/8 x 1½ |
0,50 |
| 414 |
1" |
AFS 403 T |
M 12x45 |
7/16 x 1¾ |
0,76 |
| 414 |
1¼" |
AFS 404 T |
M 14x45 |
½ x 1¾ |
1,20 |
| 414 |
1½" |
AFS 405 T |
M 16x50 |
5/8 x 2 |
1,65 |
|
|
Änderungen vorbehalten! |
|
|
|
|
|
