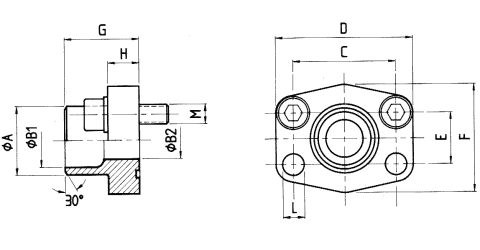

SAE-Anschweißflansch - metrisch ND40 Material: 1.)  ST 44.3 (FE 430)   2.)  1.4404 316 L rostfrei Bestellbezeichnung: ST 44.3 1.4404 - nur Flansch AFS-... AF-x-... - Flansch inkl. metrischem Schraubensatz und O-Ring AFS-...M AF-x-...Mx - inkl. UNC-Schraubensatz und O-Ring AFS-...U AF-x-...Ux ↓ Lochbild 3.000 P.S.I., Abmessungen ↓ Lochbild 3.000 P.S.I., Schrauben M; Gewicht   max. Be- triebs- druck kg/cm² SAE Bau- größe Typ Abmessungen Rohr A B1 B2 C D E F G H L Lochbild 3.000 P.S.I. 40 ½" AFS 080 STRE 21,3 21,3 x 2,6 22 16 13 38,10 54 17,48 46 35 16 9 40 ½" AFS 100 STRE 26,9 26,9 x 2,6 28 21,5 19 47,63 65 22,23 50 36 18 11 40 1" AFS 102 STRE 33,7 33,7 x 3,2 35 27 25 52,37 70 26,19 55 38 18 11 40 1¼" AFS 104 STRE 42,4 42,4 x 3,2 43 36 31 58,72 79 30,18 68 41 21 11,5 40 1½" AFS 106 STRE 48,3 48,3 x 3,2 49 42 38 69,85 93 35,71 78 44,5 24,5 13,5 40 2" AFS 108 STRE 48,3 48,3 x 3,2 49 42 42 77,77 102 42,88 90 45 25 13,5 40 2" AFS 108 STRE 60,3 60,3 x 3,6 61 53 49 77,77 102 42,88 90 45 25 13,5 40 2½" AFS 110 STRE 60,3 60,3 x 3,6 61 53 53 88,90 114 50,80 105 50 25 13,5 40 2½" AFS 110 STRE 76,1 76,1 x 3,6 77 70 62 88,90 114 50,80 105 50 25 13,5 40 3" AFS 112 STRE 88,9 88,9 x 3,6 90 82 74 106,38 134 61,93 124 51 26 17,5 34 3½" AFS 114 STRE 88,9 88,9 x 3,6 90 82 82 120,65 152 69,85 136 48 26 17,5 34 3½" AFS 114 STRE 76,1 76,1 x 3,6 77 70 70 120,65 152 69,85 136 48 26 17,5 34 4" AFS 116 STRE 88,9 88,9 x 3,6 90 82 82 130,18 162 77,77 146 48 26 17,5 34 4" AFS 116 STRE 114 114 x 3,6 115 107 102 130,18 162 77,77 146 48 26 17,5 34 5" AFS 118 STRE 139 (*1 139,7 x 4 141 - 131 152,40 190 92,10 170 28 28 17,5 *1) Ausführung "AFS 118 STRE 139" als Flachflansch zum Einschweißen   max. Be- triebs- druck kg/cm² SAE Bau- größe Typ Schrauben M Gewicht kg metr. unc Lochbild 3.000 P.S.I. 40 ½" AFS 080 STRE 21,3 M 8x30 5/16 x 1¼ 0,28 40 ¾" AFS 100 STRE 26,9 M 10x35 3/8 x 1½ 0,39 40 1" AFS 102 STRE 33,7 M 10x35 3/8 x 1½ 0,46 40 1¼" AFS 104 STRE 42,4 M 10x40 7/16 x 1½ 0,66 40 1½" AFS 106 STRE 48,3 M 12x45 ½ x 1¾ 1,05 40 2" AFS 108 STRE 48,3 M 12x45 ½ x 1¾ 1,12 40 2" AFS 108 STRE 60,3 M 12x45 ½ x 1¾ 1,19 40 2½" AFS 110 STRE 60,3 M 12x45 ½ x 1¾ 1,31 40 2½" AFS 110 STRE 76,1 M 12x45 ½ x 1¾ 1,40 40 3" AFS 112 STRE 88,9 M 16x50 5/8 x 2 2,15 34 3½" AFS 114 STRE 88,9 M 16x50 5/8 x 2 2,40 34 3½" AFS 114 STRE 76,1 M 16x50 5/8 x 2 2,38 34 4" AFS 116 STRE 88,9 M 16x50 5/8 x 2 2,75 34 4" AFS 116 STRE 114 M 16x50 5/8 x 2 2,85 34 5" AFS 118 STRE 139 (*1 M 16x50 5/8 x 2 2,80 *1) Ausführung "AFS 118 STRE 139" als Flachflansch zum Einschweißen   Hinweis: Der angegebene Nenndruck ist nach der SAE J 518 C durch den Flansch bzw. nach dem anzuschweißenden Rohr festgelegt. Änderungen vorbehalten!
