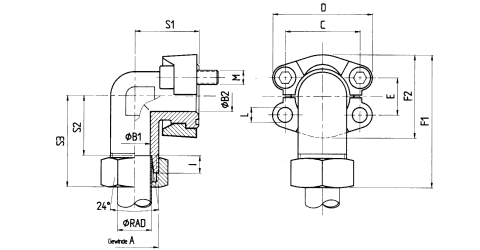

SAE-Flanschadaptor 90° - DIN 3901/3902 - geschmiedet Material: 1.)  ST 52.3 (FE 510) Oberfläche: verzinkt, gelb chromatiert 2.)  1.4571 316T rostfrei Bestellbezeichnung: ST 52.3 1.4571 - nur 90° Zwischenstück WFG-... WFG-x-... - inkl. Halbschalen, Schraubensatz und O-Ring WFG-...M WFG-x-...MX - inkl. Halbschalen, Schraubensatz, O-Ring, Schneidring und Überwurfmutter WFG-...MM WFG-x-...MMX ↓ Lochbild 3.000 P.S.I., Abmessungen ↓ Lochbild 3.000 P.S.I., Schrauben M; Gewicht ↓ Lochbild 6.000 P.S.I., Abmessungen ↓ Lochbild 6.000 P.S.I., Schrauben M; Gewicht   max. Be- triebs- druck kg/cm² SAE Bau- größe Typ /Rad Abmessungen A B1 B2 C D E F1 F2 I L S1 S2 S3 Lochbild 3.000 P.S.I. 315 ½" WFG 3001 /L15 M 22x1,5 12 11 38,10 54 17,48 66,8 45,6 7 8,5 39 29 44 350 ½" WFG 3001 /S16 M 24x1,5 12 11 38,10 54 17,48 70,8 45,6 8,5 8,5 39 29,5 48 315 ¾" WFG 3002 /L18 M 26x1,5 15 19 47,63 64,9 22,23 73,9 51,8 7,5 10,5 42 31,5 48 160 ¾" WFG 3002 /L22 M 30x2 19 19 47,63 64,9 22,23 75,9 51,8 7,5 10,5 42 33,5 50 350 ¾" WFG 3002 /S20 M 30x2 16 19 47,63 64,9 22,23 79,9 51,8 10,5 10,5 42 32,5 54 350 ¾" WFG 3002 /S25 M 36x2 17 19 47,63 64,9 22,23 82,9 51,8 12 10,5 42 33 57 160 1" WFG 3003 /L28 M 36x2 24 25 52,37 69,9 26,19 82,2 58,4 7,5 10,5 45 36,5 53 350 1" WFG 3003 /S25 M 36x2 20 25 52,37 69,9 26,19 91,2 58,4 12 10,5 45 38 62 350 1" WFG 3003 /S30 M 42x2 24 25 52,37 69,9 26,19 92,2 58,4 13,5 10,5 45 36,5 63 160 1¼" WFG 3004 /L35 M 45x2 30 27 58,72 79,4 30,18 104,3 72,6 10,5 (*1 50 46,5 68 280 1¼" WFG 3004 /S25 M 36x2 20 27 58,72 79,4 30,18 103,3 72,6 12 (*1 50 43 67 280 1¼" WFG 3004 /S30 M 42x2 25 27 58,72 79,4 30,18 106,3 72,6 13,5 (*1 50 43,5 70 280 1¼" WFG 3004 /S38 M 52x2 28 27 58,72 79,4 30,18 110,3 72,6 16 (*1 50 43 74 160 1½" WFG 3005 /L42 M 52x2 36 36 69,85 93,8 35,71 118,2 82,4 11 13,5 76 56 77 210 1½" WFG 3005 /S38 M 52x2 32 36 69,85 93,8 35,71 128,2 82,4 16 13,5 76 56 87 *1) = Schraubenbohrung 10,5 oder 12,5   max. Be- triebs- druck kg/cm² SAE Bau- größe Typ/Rad Schrauben M Gewicht kg Lochbild 3.000 P.S.I. 315 ½" WFG 3001/L15 M 8x30 0,39 350 ½" WFG 3001/S16 M 8x30 0,43 315 ¾" WFG 3002/L18 M 10x35 0,63 160 ¾" WFG 3002/L22 M 10x35 0,66 350 ¾" WFG 3002/S20 M 10x35 0,71 350 ¾" WFG 3002/S25 M 10x35 0,84 160 1" WFG 3003/L28 M 10x35 0,82 350 1" WFG 3003/S25 M 10x35 0,94 350 1" WFG 3003/S30 M 10x35 1,02 160 1¼" WFG 3004/L35 (*2 1,19 280 1¼" WFG 3004/S25 (*2 1,40 280 1¼" WFG 3004/S30 (*2 1,48 280 1¼" WFG 3004/S38 (*2 1,55 160 1½" WFG 3005/L42 M 12x40 1,97 210 1½" WFG 3005/S38 M 12x40 2,12 *2) = wahlweise M10 x 30 oder M12 x 40   max. Be- triebs- druck kg/cm² SAE Bau- größe Typ /Rad Abmessungen A B1 B2 C D E F1 F2 I L S1 S2 S3 Lochbild 6.000 P.S.I. 400 ½" WFG 6001 /S16 M 24x1,5 12 12 40,49 56,4 18,24 71,6 47,2 8,5 8,5 39 29,4 48 400 ¾" WFG 6002 /S16 M 24x1,5 12 17 50,80 71,3 23,80 85 60 8,5 10,5 48 36,5 55 400 ¾" WFG 6002 /S20 M 30x2 16 17 50,80 71,3 23,80 87 60 10,5 10,5 48 35,5 57 400 ¾" WFG 6002 /S25 M 36x2 17 17 50,80 71,3 23,80 90 60 12 10,5 48 36 60 400 1" WFG 6003 /S25 M 36x2 20 24 57,15 81 27,76 99,8 69 12 12,5 60 41 65 400 1" WFG 6003 /S30 M 42x2 24 24 57,15 81 27,76 102,85 69 13,5 12,5 60 41,5 68 400 1¼" WFG 6004 /S30 M 42x2 25 31 66,68 95,2 31,75 109,6 77,2 13,5 14,5 68 44,5 71 350 1¼" WFG 6004 /S38 M 52x2 28 31 66,68 95,2 31,75 114,6 77,2 16 14,5 68 45 76 350 1½" WFG 6005 /S38 M 52x2 30 36 79,38 112,8 36,5 134,5 95 16 16,5 76 56 87   max. Be- triebs- druck kg/cm² SAE Bau- größe Typ/Rad Schrauben M Gewicht kg Lochbild 6.000 P.S.I. 400 ½" WFG 6001/S16 M 8x30 0,69 400 ¾" WFG 6002/S16 M 10x35 0,92 400 ¾" WFG 6002/S20 M 10x35 0,96 400 ¾" WFG 6002/S25 M 10x35 1,09 400 1" WFG 6003/S25 M 12x45 1,60 400 1" WFG 6003/S30 M 12x45 1,70 400 1¼" WFG 6004/S30 M 14x50 2,22 350 1¼" WFG 6004/S38 M 14x50 2,32 350 1½" WFG 6005/S38 M 16x55 3,55   Hinweis: Der angegebene Nenndruck ist nach der SAE J 518 C durch den Flansch bzw. nach der Verschraubung nach DIN 3861 festgelegt. Änderungen vorbehalten!
