SAE-Verschluss-Gegenflansch
|
 |
| Material: |
| 1.) |
ST 44.3 (FE 430) /
ST 52.3 (FE 510) |
|
| 2.) |
1.4404
316L |
rostfrei |
|
| Bestellbezeichnung: |
ST 44.3 / 52.3 |
1.4404 |
| - nur Flansch |
GFC-... |
GFC-x-... |
|
|
↓ Lochbild 3.000 P.S.I., Abmessungen, Gewicht
↓ Lochbild 6.000 P.S.I., Abmessungen, Gewicht |
| |
max.
Be-
triebs-
druck
kg/cm² |
SAE
Bau-
größe |
Typ |

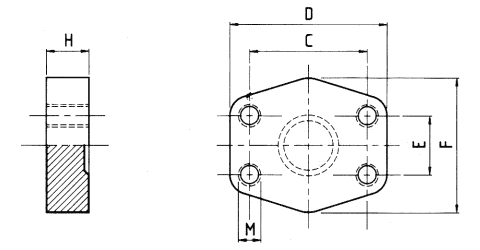

Abmessungen |
Gewicht
kg |
| C |
D |
E |
F |
H |
M |
| Lochbild 3.000 P.S.I. |
| 345 |
½" |
GFC 080 |
38,10 |
56 |
17,48 |
48 |
16 |
M 8 |
0,20 |
| 345 |
¾" |
GFC 100 |
47,63 |
65 |
22,23 |
50 |
16 |
M 10 |
0,30 |
| 345 |
1" |
GFC 102 |
52,37 |
70 |
26,19 |
60 |
19 |
M 10 |
0,37 |
| 276 |
1¼" |
GFC 104 |
58,72 |
79 |
30,18 |
68 |
18 |
M 10 |
0,54 |
| 207 |
1½" |
GFC 106 |
69,85 |
93 |
35,71 |
78 |
20 |
M 12 |
0,90 |
| 207 |
2" |
GFC 108 |
77,77 |
102 |
42,88 |
90 |
20 |
M 12 |
1,00 |
| 172 |
2½" |
GFC 110 |
88,90 |
114 |
50,80 |
105 |
20 |
M 12 |
1,35 |
| 138 |
3" |
GFC 112 |
106,38 |
134 |
61,93 |
124 |
24 |
M 16 |
2,35 |
| 34 |
3½" |
GFC 114 |
120,65 |
152 |
69,85 |
136 |
22 |
M 16 |
2,90 |
| 34 |
4" |
GFC 116 |
130,18 |
162 |
77,77 |
146 |
25 |
M 16 |
3,90 |
| 34 |
5" |
GFC 118 |
152,40 |
190 |
92,08 |
170 |
28 |
M 16 |
4,00 |
|
|
| |
max.
Be-
triebs-
druck
kg/cm² |
SAE
Bau-
größe |
Typ |
Abmessungen |
Gewicht
kg |
| C |
D |
E |
F |
H |
M |
| Lochbild 6.000 P.S.I. |
| 414 |
½" |
GFC 401 |
40,49 |
56 |
18,24 |
48 |
16 |
M 8 |
0,20 |
| 414 |
¾" |
GFC 402 |
50,80 |
71 |
23,80 |
60 |
19 |
M 10 |
0,48 |
| 414 |
1" |
GFC 403 |
57,15 |
81 |
27,76 |
70 |
24 |
M 12 |
0,77 |
| 414 |
1¼" |
GFC 404 |
66,68 |
95 |
31,75 |
78 |
27 |
M 14 |
0,85 |
| 414 |
1½" |
GFC 405 |
79,38 |
112 |
36,50 |
94 |
30 |
M 16 |
1,80 |
| 414 |
2" |
GFC 406 |
96,82 |
134 |
44,45 |
114 |
28 |
M 20 |
2,00 |
|
|
