SAE-Zwischenflansch mit Messanschluss
|
 |
| Material: |
| 1.) |
FE 510 (ST 52.3) /
FE 430 (ST 44.3) |
|
| 2.) |
1.4404
316L |
rostfrei |
|
| Bestellbezeichnung: |
FE 430/510 |
1.4404 |
| - nur Zwischenflansch |
AGL-... |
AGL-x-... |
|
|

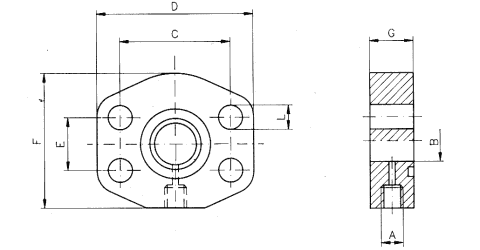

↓ Lochbild 3.000 P.S.I., Abmessungen; Gewicht ohne Schrauben
↓ Lochbild 6.000 P.S.I., Abmessungen; Gewicht ohne Schrauben |
| |
max.
Be-
triebs-
druck
kg/cm² |
SAE
Bau-
größe |
Typ |
Abmessungen |
Gewicht
kg
ohne
Schrauben |
| A |
B |
C |
D |
E |
F |
G |
L |
| Lochbild 3.000 P.S.I. |
| 345 |
½" |
AGL-080 |
G¼" |
12 |
38,10 |
55 |
17,48 |
38 |
24 |
9 |
0,45 |
| 345 |
¾" |
AGL-100 |
G¼" |
19 |
47,63 |
65 |
22,23 |
50 |
24 |
11 |
0,60 |
| 345 |
1" |
AGL-102 |
G¼" |
24 |
52,37 |
70 |
26,19 |
50 |
24 |
11 |
0,60 |
| 276 |
1¼" |
AGL-104 |
G¼" |
32 |
58,72 |
81 |
30,18 |
70 |
23 |
12,5 |
0,75 |
| 207 |
1½" |
AGL-106 |
G¼" |
38 |
69,85 |
95 |
35,71 |
78 |
24 |
13,5 |
0,80 |
| 207 |
2" |
AGL-108 |
G¼" |
50 |
77,77 |
102 |
42,88 |
90 |
24 |
13,5 |
1,25 |
|
|
| |
max.
Be-
triebs-
druck
kg/cm² |
SAE
Bau-
größe |
Typ |
Abmessungen |
Gewicht
kg
ohne
Schrauben |
| A |
B |
C |
D |
E |
F |
G |
L |
| Lochbild 6.000 P.S.I. |
| 414 |
½" |
AGL-401 |
G¼" |
12 |
40,49 |
55 |
18,24 |
38 |
24 |
9 |
0,45 |
| 414 |
¾" |
AGL-402 |
G¼" |
19 |
50,80 |
70 |
23,80 |
50 |
24 |
11 |
0,60 |
| 414 |
1" |
AGL-403 |
G¼" |
24 |
57,15 |
81 |
27,76 |
70 |
23 |
13 |
0,75 |
| 414 |
1¼" |
AGL-404 |
G¼" |
32 |
66,68 |
95 |
31,75 |
78 |
24 |
15 |
0,80 |
| 414 |
1½" |
AGL-405 |
G¼" |
38 |
79,38 |
112 |
36,50 |
94 |
24 |
17 |
1,40 |
| 414 |
2" |
AGL-406 |
G¼" |
51 |
96,82 |
134 |
44,45 |
114 |
24 |
21 |
1,57 |
|
|
Änderungen vorbehalten! |
|
|
|
|
|
