SAE-Bördelflanschverbinder
|
 |
| Material: |
Flansch C45
Bördelteil 42CrMo4V |
|
| Bestellbezeichnung: |
|
| - Flanschkupplung komplett |
BFK-... |
|
|
| |
max.
Be-
triebs-
druck
kg/cm² |
SAE
Bau-
größe |
Typ |

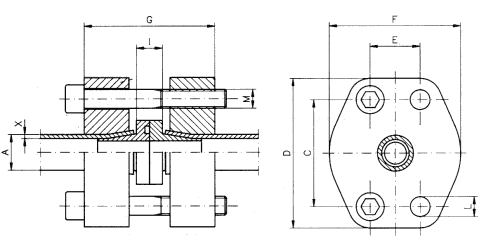

Abmessungen |
Ge-
wicht
kg |
Rohr
A x X |
C |
D |
E |
F |
G |
I |
L |
M |
| Lochbild 6.000 P.S.I. |
| 414 |
¾" |
BFK-402
25 x 3 |
25 x 3 |
50,80 |
71 |
23,80 |
60 |
75 |
16,5 |
11 |
M 10x60 |
1,14 |
| 414 |
¾" |
BFK-402
25 x 4 |
25 x 4 |
50,80 |
71 |
23,80 |
60 |
75 |
16,5 |
11 |
M 10x60 |
1,14 |
| 414 |
1" |
BFK-403
30 x 4 |
30 x 4 |
57,15 |
81 |
27,76 |
71 |
85 |
17,4 |
13 |
M 12x70 |
1,78 |
| 414 |
1" |
BFK-403
30 x 5 |
30 x 5 |
57,15 |
81 |
27,76 |
71 |
85 |
17,4 |
13 |
M 12x70 |
1,78 |
| 414 |
1¼" |
BFK-404
38 x 5 |
38 x 5 |
66,68 |
95 |
31,75 |
81 |
88 |
18,4 |
15 |
M 14x80 |
2,10 |
| 414 |
1¼" |
BFK-404
38 x 6 |
38 x 6 |
66,68 |
95 |
31,75 |
81 |
88 |
18,4 |
15 |
M 14x80 |
2,10 |
| 414 |
1½" |
BFK-405
50 x 6 |
50 x 6 |
79,38 |
114 |
36,50 |
96 |
114 |
20,6 |
17 |
M 16x90 |
4,14 |
| 414 |
1½" |
BFK-405
50 x 8 |
50 x 8 |
79,38 |
114 |
36,50 |
96 |
114 |
20,6 |
17 |
M 16x90 |
4,10 |
| 414 |
2" |
BFK-406
65 x 8 |
65 x 8 |
96,82 |
134 |
44,45 |
114 |
130 |
22,4 |
21 |
M 20x120 |
5,80 |
|
|
