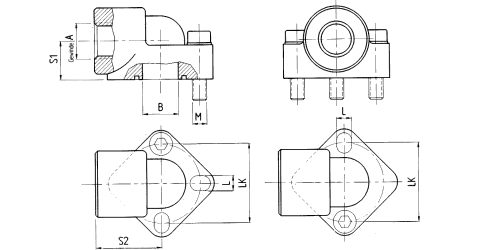

Flansch 90° - BSP-Gewinde - Aluminium
|
 |
|
| Bestellbezeichnung: |
|
| - Flansch inkl. metrischem Schraubensatz und O-Ring |
WDA-...K |
|
|
| |
max.
Be-
triebs-
druck
kg/cm² |
Teil-
kreis
LK |
Typ |
Abmessungen |
Schrauben
M |
O-Ring |
Gewicht
(nur
Flansch)
kg |
| A |
B |
S1 |
S2 |
L |
| 180 |
26 |
WDA
05/38 |
R 3/8" |
10 |
18 |
31 |
5,3 |
3xM5x35 |
14x1,78 |
0,06 |
| 180 |
26 |
WDA
05/12 |
R ½" |
10 |
18 |
31 |
5,3 |
3xM5x35 |
14x1,78 |
0,05 |
| 180 |
30 |
WDA
1/38 |
R 3/8" |
12,5 |
18 |
30 |
6,5 |
3xM6x35 |
15,88x2,62 |
0,08 |
| 180 |
30 |
WDA
1/12 |
R ½" |
12,5 |
18 |
30 |
6,5 |
3xM6x35 |
15,88x2,62 |
0,08 |
| 180 |
40 |
WDA
2/12 |
R ½" |
18,5 |
20 |
40 |
8,5 |
3xM8x45 |
22,22x2,62 |
0,15 |
| 180 |
40 |
WDA
2/34 |
R ¾" |
18,5 |
20 |
40 |
8,5 |
3xM8x45 |
22,22x2,62 |
0,16 |
| 180 |
51 |
WDA
3/34 |
R ¾" |
25 |
26 |
46 |
10,5 |
3xM10x60 |
29,75x3,53 |
0,32 |
| 180 |
56 |
WDA
3/100 |
R 1" |
25 |
26 |
46 |
10,5 |
3xM10x60 |
29,75x3,53 |
0,33 |
| 120 |
62 |
WDA
3,5/114* |
R ¼" |
32 |
33,5 |
57 |
13 |
2xM12x35 |
35,80x3,53 |
0,39 |
| 120 |
72,5 |
WDA
4/112 |
R 1½" |
40 |
38 |
64 |
13 |
2xM12x35 |
44,04x3,53 |
0,49 |
|
|
| *1) Ausführung: 2 Lochflansch |
Änderungen vorbehalten! |
|
|
|
|
|
