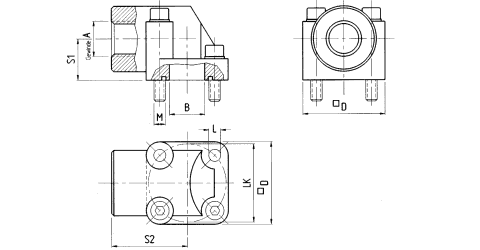

Flansch 90° - BSP-Gewinde - Aluminium
|
 |
|
| Bestellbezeichnung: |
|
| - Flansch inkl. metrischem Schraubensatz und O-Ring |
WVA-...K |
|
|
| |
max.
Be-
triebs-
druck
kg/cm² |
Teil-
kreis
LK |
Typ |
Abmessungen |
Schrauben
M |
O-Ring |
Gewicht
(nur
Flansch)
kg |
| A |
B |
S1 |
S2 |
L |
| 180 |
30 |
WVA
38/30 |
R 3/8" |
11,5 |
18 |
40 |
6,5 |
2xM6x30
2xM6x45 |
15,88x2,62 |
0,09 |
| 180 |
30 |
WVA
12/30 |
R ½" |
11,5 |
18 |
40 |
6,5 |
2xM6x30
2xM6x45 |
15,88x2,62 |
0,09 |
| 180 |
35 |
WVA
38/35 |
R 3/8" |
14 |
18 |
42,5 |
6,5 |
2xM6x30
2xM6x45 |
18,72x2,62 |
0,11 |
| 180 |
35 |
WVA
12/35 |
R ½" |
14 |
18 |
42,5 |
6,5 |
2xM6x30
2xM6x45 |
18,72x2,62 |
0,10 |
| 180 |
40 |
WVA
12/40 |
R ½" |
17 |
24 |
47,5 |
6,5 |
2xM6x35
2xM6x55 |
22,22x2,62 |
0,18 |
| 180 |
40 |
WVA
34/40 |
R ¾" |
17 |
24 |
47,5 |
6,5 |
2xM6x35
2xM6x55 |
22,22x2,62 |
0,17 |
| 180 |
55 |
WVA
34/55 |
R ¾" |
25 |
29 |
54 |
8,5 |
2xM8x45
2xM8x60 |
29,75x3,53 |
0,31 |
| 120 |
55 |
WVA
100/55 |
R 1" |
25 |
29 |
54 |
8,5 |
2xM8x45
2xM8x60 |
29,75x3,53 |
0,30 |
|
|
