Vorschweißbund
|
 |
| Ausführung: |
| Schweißfugenform nach DIN 2559 |
|
| Material: |
| Stutzen |
ST 52.3 / C15 |
| auch in 1.4571 lieferbar |
|
| Bestellbezeichnung: |
|
| - nur Schweißstutzen mit Nut |
VKS-.../AxS |
| - nur Schweißstutzen ohne Nut |
G-VKS-.../AxS |
| - inkl. Flansch |
(G) VKS-.../AxS-K |
| - inkl. Flansch, Schraubensatz und O-Ring |
VKS-.../AxS-KM |
| - Flanschkupplung |
D-VKS-.../AxS |
|
|

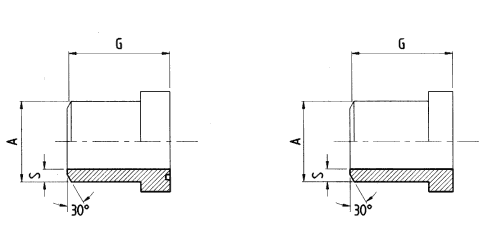

↓ Schweißstutzen (mit Nut), Abmessungen; O-Ring; Gewicht
↓ Schweißstutzen (ohne Nut), Abmessungen; O-Ring; Gewicht |
| |
max.
Be-
triebs-
druck
kg/cm² |
DN |
Typ |
Abmessungen |
O-Ring |
Gewicht
kg |
| AxS |
G |
| Schweißstutzen (mit Nut) |
| |
10 |
VKS 10 |
>18xS |
43 |
16,3x2,4 |
|
| |
16 |
VKS 16 |
>27xS |
50 |
25,3x2,4 |
|
| |
20 |
VKS 20 |
>34xS |
56 |
29,8x2,6 |
|
| |
25 |
VKS 25 |
>43xS |
64 |
34,5x2,6 |
|
| |
32 |
VKS 32 |
>49xS |
68 |
43,0x3,0 |
|
| |
40 |
VKS 40 |
>61xS |
80 |
53,3x5,33 |
|
| |
50 |
VKS 50 |
>77xS |
98 |
61,0x5,0 |
|
| |
65 |
VKS 65 |
>89xS |
109 |
75,0x5,0 |
|
| |
80 |
VKS 80 |
>115xS |
135 |
88,0x6,0 |
|
| |
100 |
VKS 100 |
>153xS |
150 |
115,0x6,0 |
|
| |
125 |
VKS 125 |
>178xS |
190 |
148,0x7,0 |
|
| |
150 |
VKS 150 |
>220xS |
190 |
183,5x7,0 |
|
|
|
| |
max.
Be-
triebs-
druck
kg/cm² |
DN |
Typ |
Abmessungen |
O-Ring |
Gewicht
kg |
| AxS |
G |
| Schweißstutzen (ohne Nut) |
| |
10 |
G-VKS 10 |
>18xS |
40 |
|
|
| |
16 |
G-VKS 16 |
>27xS |
47 |
|
|
| |
20 |
G-VKS 20 |
>34xS |
53 |
|
|
| |
25 |
G-VKS 25 |
>43xS |
61 |
|
|
| |
32 |
G-VKS 32 |
>49xS |
68 |
|
|
| |
40 |
G-VKS 40 |
>61xS |
80 |
|
|
| |
50 |
G-VKS 50 |
>77xS |
98 |
|
|
| |
65 |
G-VKS 65 |
>89xS |
106 |
|
|
| |
80 |
G-VKS 80 |
>115xS |
132 |
|
|
| |
100 |
G-VKS 100 |
>153xS |
147 |
|
|
| |
125 |
G-VKS 125 |
>178xS |
187 |
|
|
| |
150 |
G-VKS 150 |
>220xS |
187 |
|
|
|
|
Änderungen vorbehalten! |
|
|
|
|
|
