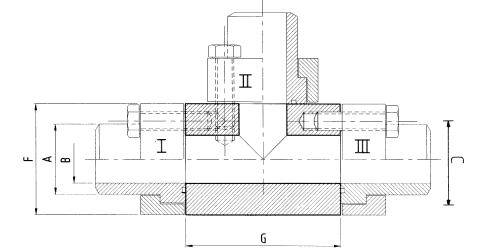

T-Flanschverbindung
|
 |
| Material: |
C15 / ST 52.3
auch in 1.4571 lieferbar |
|
| Bestellbezeichnung: |
|
| - nur Flanschverteiler |
VKV-... |
| - inkl. Flansch |
VKV-...K |
| - inkl. Flansch, Schraubensatz und O-Ring |
VKV-...KM |
|
|
| Flanschverteiler ist auch mit unterschiedlichen Abgängen bzw. Rohrabmessungen lieferbar. |
| Beispiel: |
I = |
DN 25/33,7x4,5 |
| |
II = |
DN 16/21,3x2,6 |
| Beispiel: |
III = |
DN 20/26,9x3,6 |
| |
| Bestell-Nr. |
VKV-25/33,7x4,5 - 16/21,3x2,6 - 20/26,9x3,6 |
|
max.
Be-
triebs-
druck
kg/cm² |
DN |
Typ |
Abmessungen |
O-Ring |
Schrauben
M |
| A |
B |
C |
F |
G |
| 90° Winkelflansch |
| |
10 |
VKV 10 |
17,2x3,6 |
10 |
44 |
50 |
100 |
16,3x2,4 |
12/M10x35 |
| |
16 |
VKV 16 |
21,3x2,6 |
16 |
54 |
60 |
110 |
25,3x2,4 |
12/M10x35 |
| |
20 |
VKV 20 |
26,9x3,6 |
20 |
64 |
70 |
115 |
29,8x2,6 |
12/M12x35 |
| |
25 |
VKV 25 |
33,7x4,5 |
25 |
72 |
80 |
125 |
34,5x2,6 |
12/M12x40 |
| |
32 |
VKV 32 |
42,4x5,6 |
31 |
80 |
90 |
140 |
43,0x3,0 |
12/M16x50 |
| |
40 |
VKV 40 |
60,3x8 |
44 |
98 |
100 |
160 |
53,3x5,33 |
12/M16x60 |
| |
50 |
VKV 50 |
76,1x10 |
56 |
118 |
120 |
180 |
61,0x5,0 |
12/M20x70 |
| |
65 |
VKV 65 |
88,9x11 |
67 |
145 |
150 |
200 |
75,0x5,0 |
12/M24x75 |
| |
80 |
VKV 80 |
101,6x12,5 |
77 |
175 |
180 |
240 |
88,0x6,0 |
12/M30x90 |
|
|
Änderungen vorbehalten! |
|
|
|
|
|
