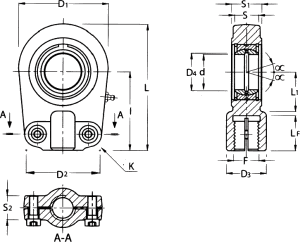

Gelenkkopf: CH...U Hydraulik Gelenkköpfe klemmbar wartungspflichtig Gleitpaarung: Stahl/Stahl Material: Ø 20 - 110 Gesenkstahl C 45 Code d I S LF D1 D2 D3 D4 S1 S2 L L1 F CH 20 U 20 50 16 17 56 46 25 24,1 19 21 80 25 M 16x1,5 CH 25 U 25 50 20 17 56 46 25 29,3 23 21 80 28 M 16x1,5 CH 30 U 30 60 22 23 64 50 32 34,2 28 26 94 30 M 22x1,5 CH 35 U 35 70 25 29 78 66 40 39,7 30 28 112 38 M 28x1,5 CH 40 U 40 85 28 36 94 76 49 45 35 33 135 45 M 35x1,5 CH 50 U 50 105 35 46 116 90 61 56 40 37 168 55 M 45x1,5 CH 60 U 60 130 44 59 130 120 75 66,8 50 46 200 65 M 58x1,5 CH 70 U 70 150 49 66 157 130 86 77,8 55 51 232 75 M 65x1,5 CH 80 U 80 170 55 81 178 160 105 89,4 60 55 265 80 M 80x2 CH 90 U 90 210 60 101 210 180 124 98,1 65 63 323 90 M 100x2 CH 100 U 100 235 70 111 234 200 138 109,5 70 65 360,7 105 M 110x2 CH 110 U 110 265 70 125 270 220 152 121,2 80 76 408,2 115 M 120x3 CH 120 U 1) 120 310 85 135 342 300 172 135,5 90 87 490 140 M 130x3 Code Toleranz Kugel- gelenk- spiel Lastfaktoren Schwenk- winkel α Ge- wicht Statisch CO Dynamisch C d mm s mm mm KN kg CH 20 U 0 - 0,010 0 - -0,12 0,030 - 0,082 72 30 9° 0,400 CH 25 U 0 - 0,010 0 - -0,12 0,037 - 0,100 72 48 7° 0,475 CH 30 U 0 - 0,010 0 - -0,12 0,037 - 0,100 106 62 6° 0,700 CH 35 U 0 - 0,012 0 - -0,12 0,037 - 0,100 153 80 6° 1,150 CH 40 U 0 - 0,012 0 - -0,12 0,043 - 0,120 250 100 7° 2,075 CH 50 U 0 - 0,012 0 - -0,12 0,043 - 0,120 365 156 6° 3,575 CH 60 U 0 - 0,015 0 - -0,15 0,043 - 0,120 400 245 6° 6,200 CH 70 U 0 - 0,015 0 - -0,12 0,055 - 0,142 540 315 6° 9,200 CH 80 U 0 - 0,015 0 - -0,12 0,055 - 0,142 670 400 6° 13,200 CH 90 U 0 - 0,020 0 - -0,20 0,055 - 0,142 980 490 5° 19,600 CH 100 U 0 - 0,020 0 - -0,20 0,065 - 0,165 1120 610 7° 26,310 CH 110 U 0 - 0,020 0 - -0,20 0,065 - 0,165 1700 655 6° 39,200 CH 120 U 1) 0 - 0,020 0 - -0,20 0,065 - 0,165 2900 950 6° 78,000 1) Gelenkkopf aus gegossenem Sphäroguss GS400 Änderungen vorbehalten!
