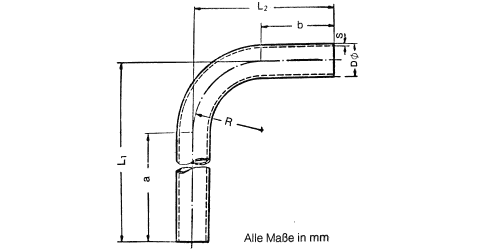

Nahtlose Hydraulikrohrbogen 90° - Werkstoff St. 37.4/1.4571 da Rohr AD Toleranz ± s Wand- dicke di Innen- Ø mm Biege- radius R Schenkellänge Länge Gewicht kg/St. a b L1 L2 16 * 0,08 2 12 30 200 40 230 70 0,198 18 * 0,08 1,5 15 36 200 35 236 71 0,178 20 0,08 2 16 36 200 45 236 81 0,268 20 * 0,08 2,5 15 36 200 45 236 81 0,296 22 0,08 1,5 19 38 200 40 238 78 0,227 22 * 0,08 2 18 38 200 40 238 78 0,296 25 0,08 2 21 44 200 50 244 94 0,362 25 * 0,08 2,5 20 44 200 50 244 94 0,442 25 0,08 3 19 44 200 50 244 94 0,519 28 0,08 1,5 25 48 200 50 248 98 0,319 28 * 0,08 2 24 48 200 50 248 98 0,417 28 0,08 3 22 48 200 50 248 98 0,601 30 0,08 2,5 25 50 200 60 250 110 0,575 30 * 0,08 3 24 50 200 60 250 110 0,677 30 0,08 4 22 50 200 60 250 110 0,869 35 * 0,15 2 31 60 200 65 260 125 0,586 35 0,15 3 29 60 200 65 260 125 0,852 38 0,15 2,5 33 65 200 75 265 140 0,827 38 0,15 3 32 65 200 75 265 140 0,979 38 * 0,15 4 30 65 200 75 265 140 1,268 38 0,15 5 28 65 200 75 265 140 1,538 42 * 0,2 2 38 80 200 85 280 165 0,809 42 0,2 3 36 80 200 85 280 165 1,183 50 0,2 6 38 150 150 150 310 310 3,496 65 0,3 8 49 150 160 160 320 320 6,294 80 0,35 10 60 270 160 160 430 430 12,775   Toleranzen für die Schenkellängen: ±2,5 mm *) Diese Abmessungen sind auch lieferbar in Werkstoff-Nr. 1.4571 Bei Rohrbögen ist gegenüber geraden Rohren gleicher Wanddicke die höhere Beanspruchung auf der Bogeninnenseite und die Minderung der Schwellfestigkeit durch die Unrundheit zu berücksichtigen. Einzelheiten siehe DIN 2413 Abschnitt 4.7. Änderungen vorbehalten!
